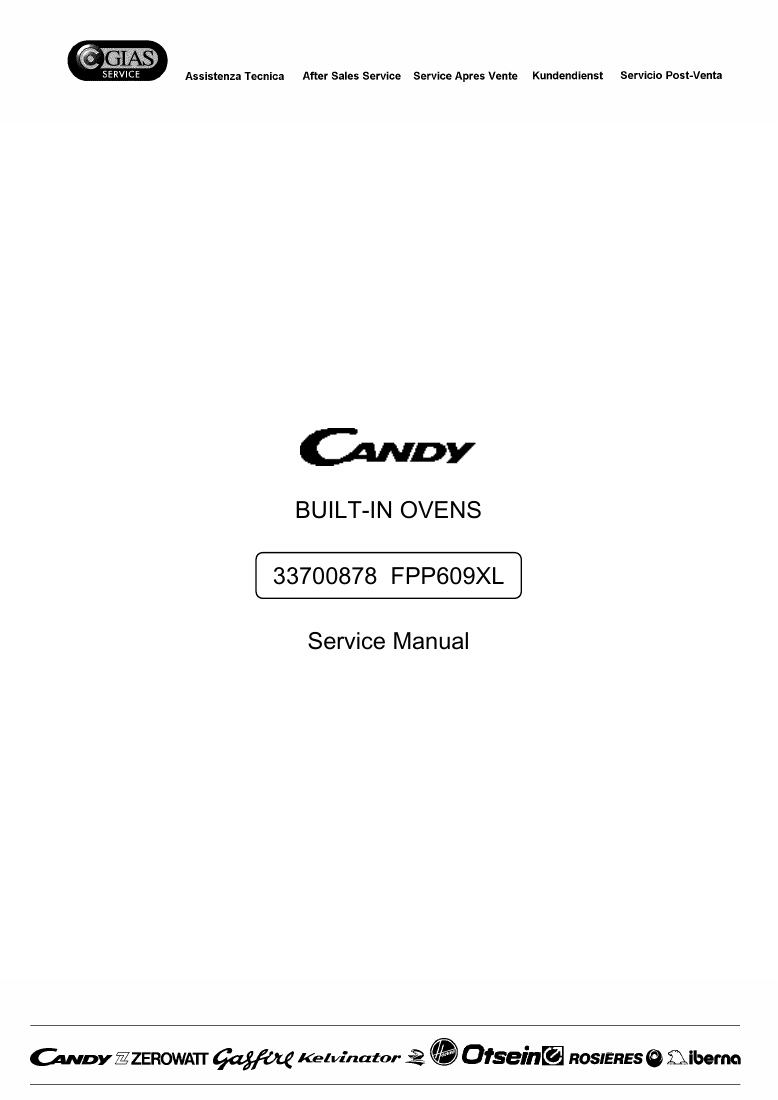

FPP609XL
BUILT-IN OVENS
33700878 FPP609XL
Service Manual
Ref.
179i
182g
184
185
233
278
287
288
299
300
302a
303
304a
304b
491
999
33700878 FPP609XL 1104 (20/01/2011)
Ricambio
Part No.
Piece
E-Teil
Pieza
41017395
41026896
42805350
41024448
41030746
42805045
91204735
41028931
92890839
91800328
41002306
92891423
91800330
91800331
42804290
41013347
Inizio
Beginning
Debut
Begin
Inicio
Descrizione - Description - Beschreibung - Descripcion
Oven door handle
Glass Holding Conveyor
Oven door hinge
Oven door hinge mounting
Spacer bush
Bracket
Fan motor
Conveyor assembly
Insulating cover
Upper cover
Lower panel
Controls shelter
R/H oven side cover
L/H oven side cover
Main cable
Wiring diagram
Fine
Ending
Fin
End
Fin
33700878 FPP609XL 1104 (20/01/2011) - Modifications History -
| Ref. | Descrizione - Description - Beschreibung - Descripcion | Ricambio Part No. Piece E-Teil Pieza | Inizio Beginning Debut Begin Inicio | Fine Ending Fin End Fin |
|---|---|---|---|---|
| 27 27 | DASHBOARD Dashboard Dashboard | 42805706 42805954 | 1106 (31/01/2011) | 1106 (31/01/2011) |
Table Caption: This table lists a spare part for a dashboard, identified by reference number 27 27, with part numbers 42805706 and 42805954, available from November 2011.
Table Caption: Table Content 511258
LEGENDA COMPONENTI - COMPONENT LIST - LISTE COMPOSANTES - KOMPONENTEN LISTE - LEYENDA COMPONENTES
| AC | ACCENSIONE ELETTRONICA - ELECTRONIC IGNITION - ALLUMAGE ELECTRNIQUE - ELEKTRONISCHE ZUENDUNG - ENCENDIDO ELECTRONICO |
|---|---|
| AM | CATENA MICROINTERRUTTORI - IGNIT.MICROSWITCH CHAN - CHAINE DES MICROINTERRUPTEUR - ZUNDSCHALTER-KETTE - CADENA MICROINTERRUPTOR |
| BC | BASETTA DI LINEA CON CONNETTORE- LINE PLATE WITH CONNECTOR - PLAQUETTE DE LIGNE AVEC CONNECTEUR - LINIE SOCKEL MIT VERBINDER - REGLETA DA CONEXION CON CONECTOR |
| BL | BASETTA DI LINEA - LINE PLATE - PLAQUETTE DE LIGNE - LINIE SOCKEL - REGLETA DA CONEXION |
| C1 | COMMUTATORE PIASTRA E. 1 - CHANGE OVER SWITCH FOR ELECTRIC PLATE - COMMUTATEUR POUR PLAQUE ELECTRIQUE - UMSCHALTER FUER ELEKTRISCHE PLATTE - CONMUTADOR PLACA ELECTRICA 1 |
| C2 | COMMUTATORE PIASTRA E.2 - CHANGE OVER SWITCH FOR ELECTRIC PLATE - COMMUTATEUR POUR PLAQUE ELECTRIQUE - UMSCHALTER FUER ELEKTRISCHE PLATTE - CONMUTADOR PLACA ELECTRICA 2 |
| C3 | COMMUTATORE PIASTRA E.3 - CHANGE OVER SWITCH FOR ELECTRIC PLATE - COMMUTATEUR POUR PLAQUE ELECTRIQUE - UMSCHALTER FUER ELEKTRISCHE PLATTE - CONMUTADOR PLACA ELECTRICA 3 |
| C4 | COMMUTATORE PIASTRA E.4 - CHANGE OVER SWITCH FOR ELECTRIC PLATE - COMMUTATEUR POUR PLAQUE ELECTRIQUE - UMSCHALTER FUER ELEKTRISCHE PLATTE - CONMUTADOR PLACA ELECTRICA 4 |
| CA | CANDELETTE ACCENSIONE - SPARKING - BOUGIES - ZUENDKERZEN - BUJIA ENCENDIDO ELECTRONICO |
| CE | REGOLATORE DI ENERGIA - ENERGY REGULATOR - REGULATEUR ENERGIE - ENERGIE- REGULATOR - REGULADOR ENERGIA |
| CO | COMMUTATORE - CHANGE OVER SWITCH - COMMUTATEUR - UMSCHALTER - CONMUTADOR |
| CR | MICROINTERRUTTORE SOTTOMANOPOLA PER GRILL - MICROSWITCH FOR GRILL - MICROINTERRUPTEUR POUR GRILL - MIKROSCHALTER FUER GRILL - MICROINTERRUPTOR GRILL |
| FT | TERMOFUSIBILE - FUSE - FUSIBLE - SCHMELZSICHERUNG - FUSIBLE |
| GA | TERRA ACC. ELETTRONICA - GROUND LINE-ELEC.IGNITION - MISE A LA TERRE-ALLUMAGE ELEC. - SCHUTZERUNG-ELEK. ENDZUENDUNG - TIERRA ENCENDIDO ELECTRONICO |
| GC | TERRA CASSONETTO - GROUNDLINE BOX - MISE A LA TERRE BOTTE - SCHUTZERUNG SCHACHTEL - TIERRA CAJA |
| GT | MORSETTO GENERALE DI TERRA - GROUND CONNECT. - SERRE- CABLE DE SOL - ERDKLEMME - TIERRA |
| LB | SPIA BARBECUE - BARBECUE LAMP - LAMPE BARBECUE - BARBECUE LAMPE - PILOTO BARBACOA |
| LC | SPIA RESISTENZA CIRCOLARE - ROUND HEATER CONTROL LAMP - LAMPE TEMOIN RESISTANCE RONDE - RUNDE HEIZWIDERSTAND KONTROLLAMPE PILOTO RESISTENCIA REDONDA |
| LD | SPIA SUOLA FORNO - LOWER HEATER LIGHT - LAMPE RESISTANCE INF. - UNTERER HEIZWIDERSTAND LAMPE - PILOTO RESISTENCIA SUELO |
| LE | SPIA BISTECCHIERA - STEAK GRILL LAMP - LAMPE PLAQUE CUISSON - KOCHPLATTE LAMPE - PILOTO PLACA COCCION |
| LF | SPIA FORNO - OVEN LAMP - LAMPE FOUR - OFFEN LAMPE - PILOTO HORNO |
| LG | SPIA GRILL - GRILL CONTROL LIGHT - LAMPE TEMOIN DU GRILLE - GRILL-KONTROL-LAMPE - PILOTO GRILL |
| LI | LAMPADA ILLUMINAZIONE FORNO - OVEN LAMP - LAMPE FOUR - OFEN LAMPE - LAMPADA HORNO |
| LM | LAMPADA MANOPOLA (intervideo) - KNOB LAMP - LAMPE MANETTE - KNOPF LAMPE - LAMPADA MANDO |
| LP | SPIA PIASTRA ELETTRICA - ELECTRIC PLATE CONTROL LIGHT - LAMPE TEMOIN PLAQUE CHAUFFANTE - KONTROL-LAMPE-KOCHPLATTE - PILOTO PLACA ELECTRICA |
| LR | SPIA FRIGGITRICE - DEEP FAT FRYER - LAMPE POUR FRITEUSE - BRATPFANNE LAMPE - PILOTO FREIDORA |
Table Caption: This table provides a multilingual list of electrical components used in appliances, with abbreviations and their corresponding names in Italian, English, French, German, and Spanish.
Table Caption: This table provides a multilingual legend for electrical components, listing their abbreviations and corresponding names in Italian, English, French, German, and Spanish. It covers a variety of components found in appliances, such as lights, timers, motors, heating elements, and selectors.
Table Caption: This table lists various electrical components and their descriptions in multiple languages, including Italian, English, French, German, and Spanish. It appears to be a component legend for an appliance or electronic device.
AVVERTENZE GENERALI
Vi ringraziamo per aver scelto uno dei nostri prodotti, per ottenere da questo elettrodomestico le migliori prestazioni consigliamo di:
- Leggere attentamente le avvertenze contenute nel presente libretto.
- Conservare con cura questo libretto per ogni ulteriore consultazione.
Durante l'uso il forno diventa caldo, fare attenzione a non toccare gli elementi riscaldanti all'interno del forno. Alla prima accensione del forno può svilupparsi fumo di odore acre, causato dal primo riscaldamento del collante dei pannelli d'isolamento avvolgenti il forno. Si tratta di un fenomeno assolutamente normale e, in caso si verificasse, occorre attendere la cessazione del fumo prima di introdurre le vivande.
Il forno è per sua natura un apparecchio che diventa caldo, in modo particolare in corrispondenza del cristallo porta. È buona norma quindi impedire che i bambini possano avvicinarsi al forno quando è in funzione, in particolare quando
