Ci sono 4 prese di tipo F

Ogni presa ha una portata nominale di 12 A

Ogni presa è dotata di misurazione e commutazione individuale

Sul retro sono presenti 5 viti.

Sono nascoste sotto un tappetino in gomma facile da rimuovere.

Ti servirà un cacciavite triangolare di misura 2

Successivamente puoi vedere la barra di messa a terra.

I connettori di terra delle prese sono rivettati sul lato della presa (sotto le etichette).

L'unico modo semplice per continuare lo smontaggio è dissaldare la barra di messa a terra sul retro nei 4 punti di saldatura che vanno verso l'alto (vedi i cerchi rossi).

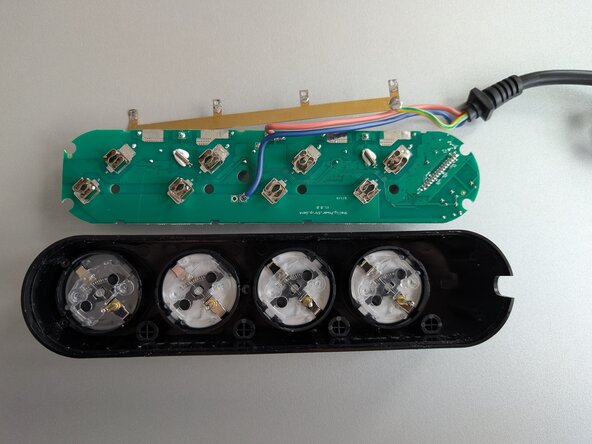

Con la barra collettrice scollegata, puoi rimuovere la copertura interna in plastica ed estrarre il circuito stampato.

Quando giri la parte in plastica del corpo, i pulsanti cadranno: assicurati di non perderli.

Il lato rivolto verso il basso del circuito stampato non è molto interessante.

Contiene solo i contatti del morsetto del connettore e due cristalli da 3,58 MHz necessari per i circuiti integrati di misurazione.

Sul lato rivolto verso l'alto avviene tutta la magia

Ci sono 4 interruttori (cerchi blu) sul circuito stampato che sono estesi verso la parte superiore.

4 relè (scatole bianche)

2 circuiti integrati di misurazione Analog Devices ADE7953

Un regolatore di commutazione per il circuito di controllo (cerchio verde).

Un circuito stampato aggiuntivo angolato a 90° contenente il microcontrollore.

Tipo di relè: HONGFA HF32FV-16/12-HLTF(590). 3 x 10^4 cicli operativi (16A 250VAC, carico resistivo, 85, 1s acceso 9s spento) TV-8, TV-10, TV-12

Valutato per 3 x 10^4 cicli di commutazione a 16A 250V AC (carico resistivo)

Utilizzano la versione con "codice speciale 590" che ha una classificazione dei contatti TV-12 (supporto per correnti di spunto fino a 120A per carichi capacitivi).

La classificazione/limite ufficiale di 12A sembra contenere un margine di sicurezza aggiuntivo per evitare la saldatura dei contatti.

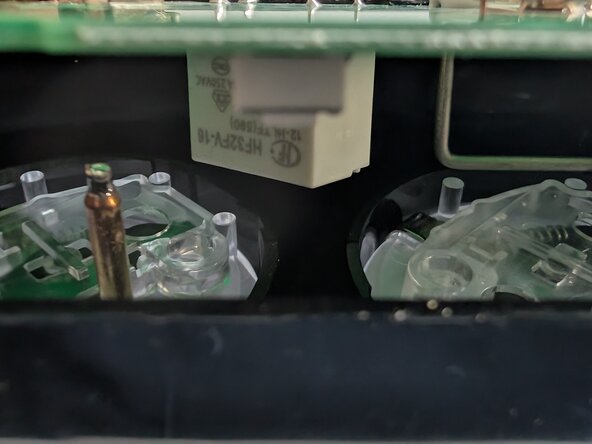

I relè sono posizionati in modo da adattarsi perfettamente all'area triangolare sul lato opposto al pulsante. È presente un traferro di 3 mm sopra i relè. Sebbene ciò limiti certamente la ventilazione dei relè, si traduce in un design molto compatto.

Aggiungere sensori della temperatura ai relè sarebbe stato utile per rilevare il surriscaldamento dei relè.

La misurazione viene effettuata utilizzando due IC Analog Device ADE7953.

Gli IC hanno due canali di misurazione della corrente che dovrebbero misurare la corrente di fase e quella neutra nelle applicazioni monofase. Shelly li utilizza invece per misurare la corrente di due prese separate.

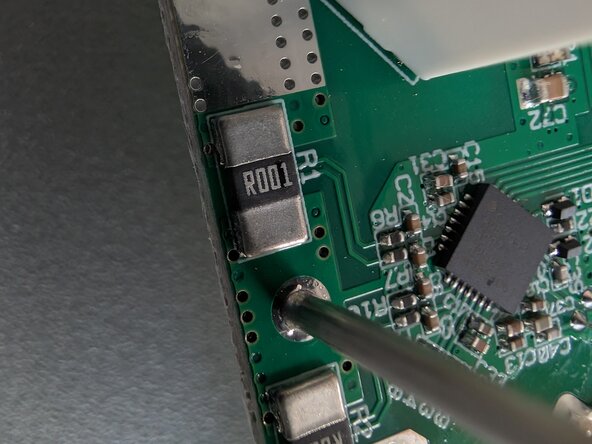

La corrente viene misurata direttamente utilizzando un resistore shunt da 1 mΩ.

I cristalli da 3,58 MHz si trovano sul lato opposto del circuito stampato (probabilmente a causa dello spazio limitato sul lato superiore del circuito stampato).

L'alimentatore a commutazione sul lato dell'ingresso del cavo fornisce 12V CC per i relè e 3,3V per il microcontrollore.

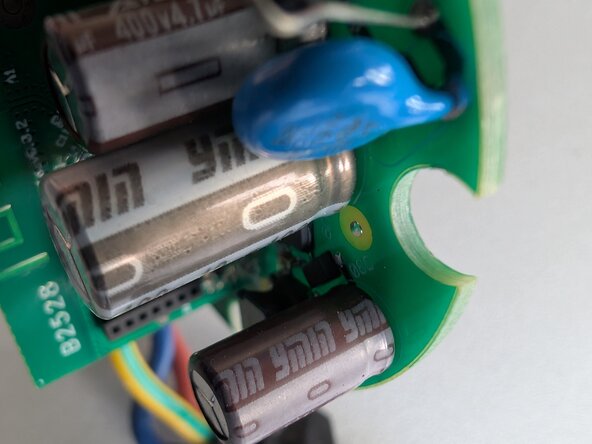

Sul lato primario sono utilizzati un condensatore elettrolitico da 10µF e uno da 4,7µF 400V.

Per il lato secondario a 12V viene utilizzato un condensatore elettrolitico da 330µF 16V.

L'utilizzo di condensatori allo stato solido sul lato secondario sarebbe stato utile per ottenere una maggiore durata.

Il circuito stampato del microcontrollore contiene l'ESP-Shelly-C68F

È presente anche un connettore a 7 pin con passo da 1,27 mm inutilizzato, che molto probabilmente può essere usato per riprogrammare facilmente la memoria flash del microcontrollore.

Dovrebbe essere possibile modificare il firmware con ESPhome/Tasmota senza troppi problemi.
